O wyborze decyduje kilka elementów działających jednocześnie: grunt, obciążenie, geometria trasy, intensywność ruchu, czas użytkowania oraz sposób montażu. Dopiero ich zestawienie pozwala zaprojektować bezpieczną i ekonomiczną nawierzchnię.
Najpierw grunt, potem płyta
Płyta nie pracuje w oderwaniu od podłoża. Nawet bardzo wytrzymały panel potrzebuje możliwie równomiernego podparcia. Jeśli grunt jest rozluźniony, podmokły albo pełen głębokich kolein, obciążenie może skupiać się na małej powierzchni.
Przed wyborem systemu trzeba ocenić:
rodzaj i wilgotność gruntu,
istniejące nierówności,
ślady wcześniejszego ruchu,
możliwość odpływu wody,
nachylenie terenu,
miejsca szczególnie słabe,
możliwość wjazdu sprzętu montażowego.
Na stabilnym podłożu można skupić się przede wszystkim na obciążeniu i tempie montażu. Przy słabym gruncie rośnie znaczenie powierzchni panelu, sposobu łączenia i przygotowania warstwy pod płytami.
Miękki i podmokły teren
Na grząskim podłożu ważne jest rozłożenie nacisku na możliwie dużą powierzchnię. Sam parametr wytrzymałości materiału nie rozwiązuje problemu, jeśli płyta zapada się razem z gruntem.
W zależności od warunków stosuje się wyrównanie terenu, warstwę separacyjną, lokalną podbudowę albo system o większej powierzchni krycia. Czasem wystarczy zabezpieczyć tylko najbardziej narażone odcinki: wjazd, zakręt, miejsce postoju lub strefę rozładunku.
Nie należy też zakładać, że teren wygląda tak samo na całej trasie. Kilkusetmetrowy odcinek może obejmować grunt piaszczysty, gliniasty i lokalne obniżenia z wodą. Wtedy opłacalne bywa połączenie kilku sposobów przygotowania zamiast stosowania najcięższego systemu wszędzie.
Masa pojazdu a nacisk na oś
Informacja, że samochód lub maszyna waży określoną liczbę ton, jest potrzebna, ale nie wystarcza. To, jak obciążenie trafia na nawierzchnię, zależy od liczby osi, ich rozstawu, ogumienia oraz sposobu poruszania się pojazdu.
Dwa pojazdy o podobnej masie mogą oddziaływać na drogę inaczej. Znaczenie ma:
nacisk przypadający na jedną oś,
rozstaw kół,
ciśnienie kontaktowe,
obciążenie podczas skrętu,
hamowanie i ruszanie,
prędkość przejazdu.

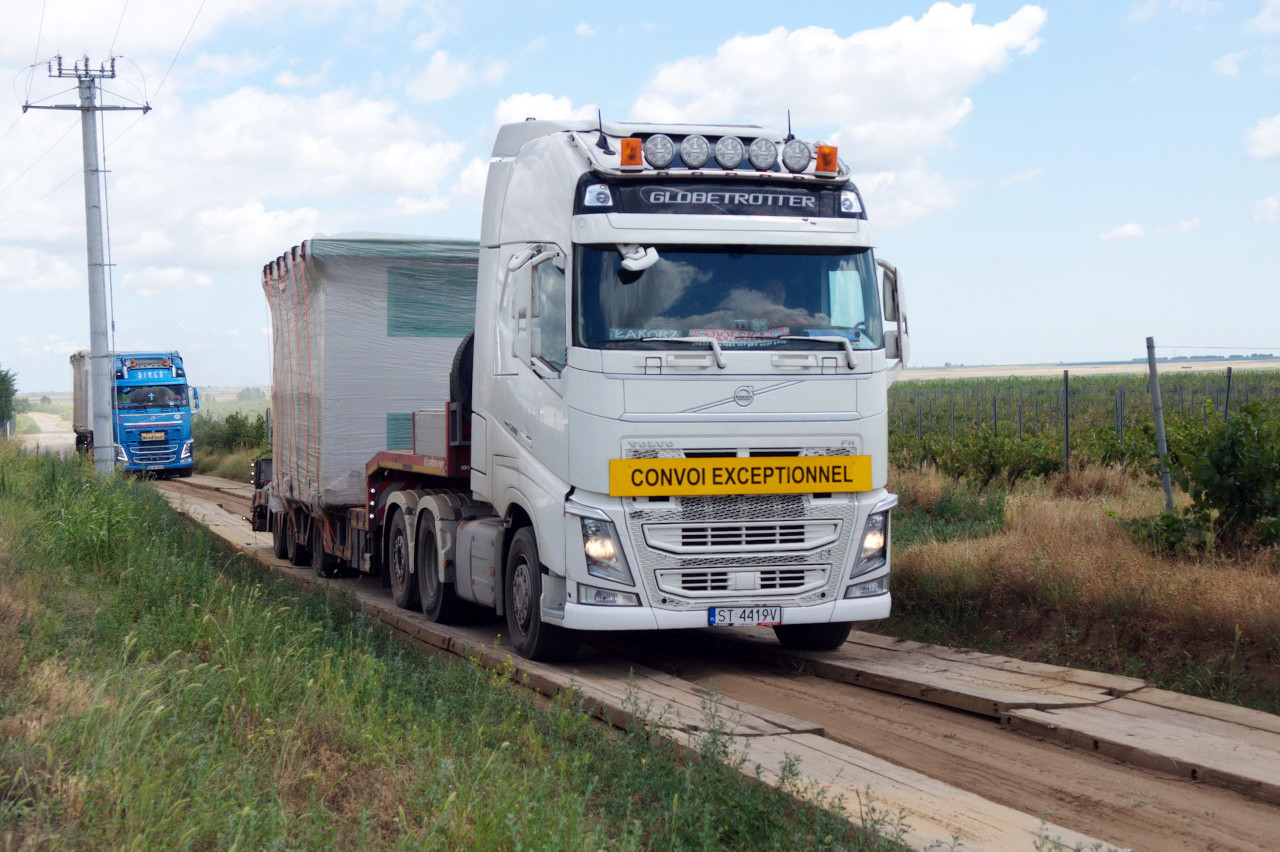

W praktyce nawierzchnia często najbardziej pracuje nie na prostym odcinku, lecz tam, gdzie ciężarówka skręca, cofa albo zatrzymuje się przed rozładunkiem.
Dlatego dobór płyt drogowych do warunków inwestycji powinien uwzględniać rzeczywisty sposób użytkowania drogi, a nie wyłącznie maksymalną masę pojazdu wpisaną w specyfikacji.
Obciążenie dynamiczne i statyczne
Przejazd pojazdu to obciążenie dynamiczne. Platforma pod stojącą maszyną, kontenerem albo podporą dźwigu pracuje inaczej. W drugim przypadku nacisk może działać przez długi czas i skupiać się na niewielkiej powierzchni.
Szczególnej analizy wymagają:
podpory dźwigów,
podnośniki,
maszyny na gąsienicach,
ciężkie elementy składowane punktowo,
platformy SPMT,
strefy montażu i rozładunku.
Droga przejazdowa i platforma robocza nie zawsze powinny być wykonane z tego samego systemu. Często trasa potrzebuje jednego rodzaju płyt, a miejsce pracy maszyny dodatkowego wzmocnienia albo układu wielowarstwowego.
Intensywność ruchu zmienia wymagania
Pojedynczy przejazd dźwigu to inne zadanie niż codzienny ruch ciężarówek przez kilka miesięcy. Przy częstym użytkowaniu znaczenia nabierają zmęczenie materiału, trwałość połączeń oraz utrzymanie równości nawierzchni.
Warto określić:
liczbę pojazdów na dobę,
przewidywaną liczbę przejazdów,
okres użytkowania,
kierunek ruchu,
miejsca mijania,
częstotliwość skręcania i cofania.
Na intensywnie używanej trasie trzeba również przewidzieć kontrolę nawierzchni. Wczesne wykrycie przesunięcia płyty lub osiadania podłoża jest prostsze i tańsze niż naprawa po całkowitym rozjechaniu odcinka.
Zakręty, wjazdy i strefy rozładunku
Najbardziej wymagające fragmenty drogi to często nie te najdłuższe. Problem pojawia się tam, gdzie zmienia się kierunek albo charakter obciążenia.
Zakręt wymaga odpowiedniej szerokości i zapasu miejsca dla naczepy. Wąski wjazd może powodować najazd kołami na krawędź panelu. Strefa rozładunku przez dłuższy czas przyjmuje obciążenie stojącego pojazdu i sprzętu.
Przed montażem należy więc zaznaczyć:
promienie skrętu,
miejsca zawracania,
mijanki,
punkty postoju,
strefy rozładunku,
miejsca ustawienia maszyn,
przejścia między różnymi nawierzchniami.
Dobrze zaprojektowana geometria zmniejsza ryzyko uszkodzeń i może ograniczyć liczbę płyt potrzebnych do wygodnej obsługi inwestycji.
Kiedy sprawdzają się różne materiały?
Nie istnieje jeden uniwersalny materiał do każdej realizacji.

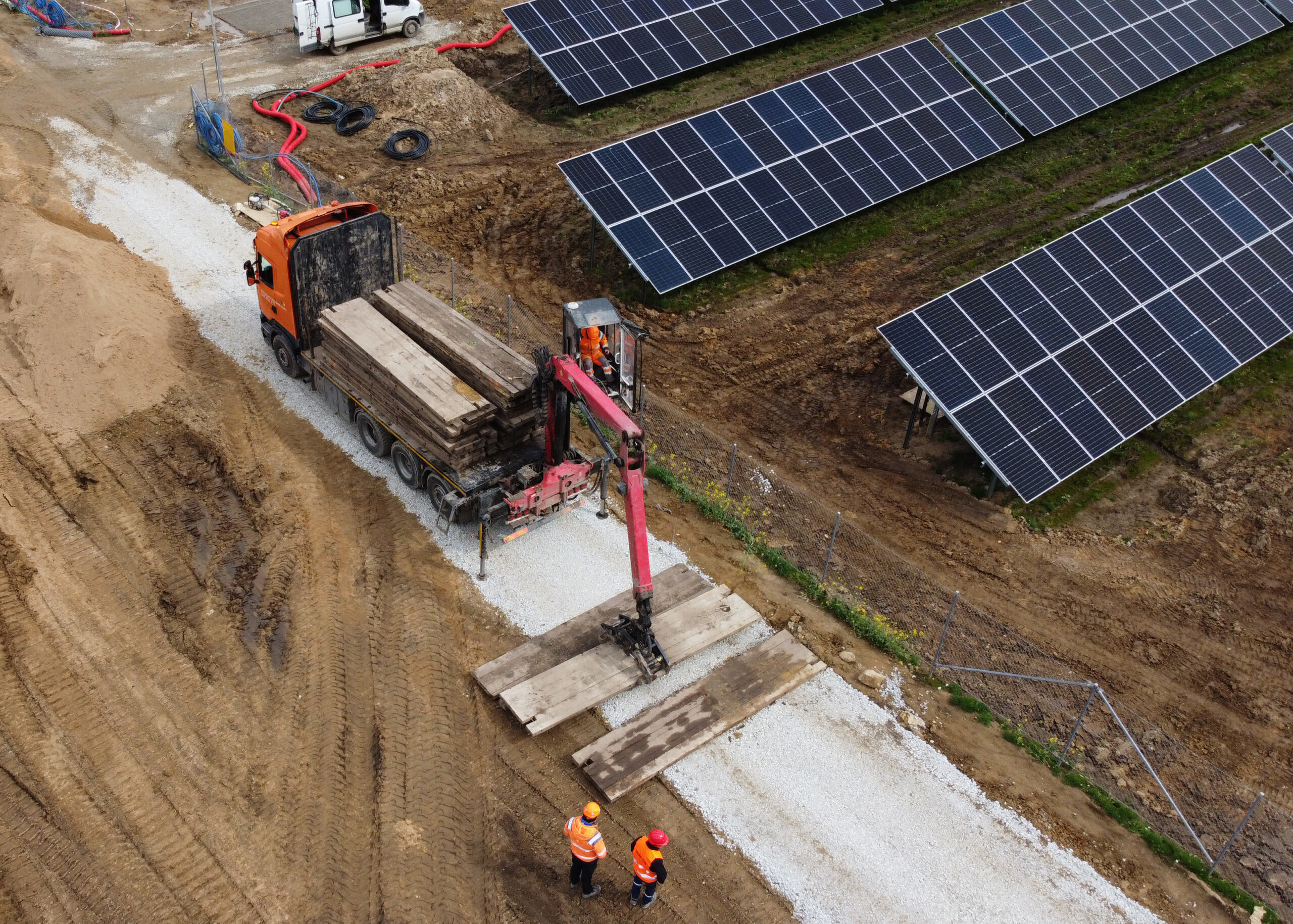

Płyty drewniane dobrze rozkładają nacisk na wymagającym podłożu i są wykorzystywane przy drogach, placach oraz platformach. Płyty stalowe mają niewielką grubość i wysoką odporność, dlatego sprawdzają się między innymi przy ciężkim sprzęcie i naciskach punktowych. Systemy aluminiowe łączą nośność z relatywnie sprawnym montażem. Płyty kompozytowe są lżejsze i przydatne tam, gdzie ważna jest szybkość układania oraz ograniczenie użycia ciężkiego sprzętu. Prefabrykaty żelbetowe nadają się do nawierzchni użytkowanych dłużej i wymagających stabilnej, pełnej powierzchni.
Te charakterystyki są punktem wyjścia, a nie gotową odpowiedzią. Ostateczny wybór zależy od całego układu: płyty, podłoża, obciążenia i logistyki.
Czas użytkowania i możliwość relokacji
Nawierzchnia na kilka dni może być projektowana inaczej niż droga działająca przez wiele miesięcy. Przy krótkim zadaniu liczy się szybkie przygotowanie i demontaż. Przy długiej inwestycji większą rolę odgrywają trwałość, kontrola podłoża i możliwość serwisowania.
W projektach etapowych warto sprawdzić, czy płyty można przenosić wraz z postępem prac. Taka relokacja zmniejsza liczbę paneli potrzebnych jednocześnie, ale wymaga dobrego harmonogramu i sprawnego montażu.
Jakie dane są potrzebne do doboru?
Do wstępnego wyboru systemu przydają się:
zdjęcia i opis gruntu,
długość oraz szerokość trasy,
model lub masa pojazdów,
nacisk na oś, jeśli jest znany,
informacja o maszynach gąsienicowych,
liczba przejazdów,
okres użytkowania,
miejsca postoju i rozładunku,
lokalizacja inwestycji,
ograniczenia dojazdu dla transportu.
Przy nietypowych obciążeniach konieczna może być dokładniejsza analiza. Dotyczy to zwłaszcza dużych dźwigów, transportów ponadgabarytowych, platform SPMT i składowania ciężkich elementów.
Najczęstsze błędy
Pierwszym błędem jest wybór płyty wyłącznie na podstawie maksymalnej deklarowanej nośności. Drugim — pominięcie słabego podłoża. Trzecim — zaprojektowanie prostej trasy bez miejsca na skręt, manewr i rozładunek.
Problemy powoduje również:
brak informacji o rzeczywistej masie sprzętu,
nieuwzględnienie ruchu gąsienicowego,
zbyt mała szerokość na zakrętach,
brak zabezpieczenia krawędzi,
montaż na nierównym podłożu,
założenie, że jeden system musi pokryć wszystkie strefy.
Dobór płyt jest więc zadaniem technicznym, ale nie musi oznaczać rozbudowanego projektu przed pierwszą rozmową. Dobre zdjęcia, szkic trasy i dane o pojazdach pozwalają szybko zawęzić rozwiązania i przygotować nawierzchnię odpowiadającą realnym warunkom pracy.
